砖机设备_液压系统辅助元件蓄能器的作用和分类_使用和安装
砖机设备的液压系统由动力元件、执行元件、控制元件、辅助元件和液压油等组成。而液压辅助元件包括过滤器、热交换器、蓄能器、油箱、压力表及其开关、管件与密封装置等，它们是液压系统不可缺少的部分，其性能对系统的工作稳定性、可靠性、寿命等工作性能优劣都有直接影响。
蓄能器是一种将液压系统中的压力油储存起来，在需要时又重新放出的辅助元件。
蓄能器的作用和分类：
（一）作用
（1）作辅助动力源。某些液压系统的执行元件是间歇动作，总的工作时间很短，有些液压系统的执行元件虽然不是间歇动作，但在一个工作循环内（或一次行程内）速度差别很大。在这种系统中设置蓄能器后，即可采用一个功率较小的泵，以减小主传动的功率、使整个液压系统的尺寸小、重量轻、价格便宜。
（2）作紧急动力源。对某些系统要求当泵发生故障或停电（对执行元件的供油突然中断）时，执行元件应继续完成必要的动作。例如，为了安全起见，液压缸的活塞杆必须缩到缸内。在这种情况下，需要有适当容量的蓄能器。
（3）补充泄漏和保持压力。对于执行元件长时间不动作，而要保持恒定压力的系统（如机床的夹紧装置），可用蓄能器来补偿泄漏，从而使机构保压。
（4）吸收液压冲击。由于换向阀突然换向，执行元件的运动突然停止，甚至人为地需要执行元件紧急制动等原因，都会使管路内的液体流动发生急剧变化，造成冲击压力。虽然系统中设有安全阀，但阀芯总有一个反应的过程。这种冲击，往往引起系统中的仪表、元件和密封装置发生故障甚至损坏或发生管道破裂，此外还会使系统产生明显的振动。若在控制阀或液压缸冲击源之前装设蓄能器，就可用来吸收和缓和这种液压冲击。
（二）分类
蓄能器的结构简较和特点见表6-4所示，弹簧式和充气式较常用。另外，重力式蓄能器在表中没有列出，因其体积庞大、结构笨重、反应迟钝，现在工业上已很少应用。
|
蓄能器的种类和特点
|
|||
|
名称 |
结构简图 |
特点和说明 |
|
|
活 塞 式 |

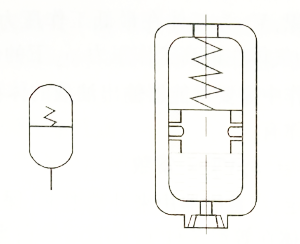

固 体 弹 簧 式 |
|
（1）利用弹簧的压缩和伸长来储存、释放压力能 （2）结构简单，但容量小 （3）供小容量、低压（p≤1～1.2MPa）回路用，不适用于高压或高频的工作场合 |
|

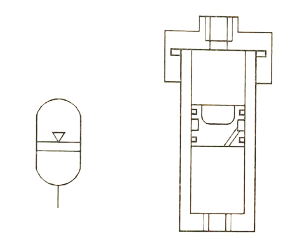

气 体 弹 簧 式 |
|
（1）利用气体的压缩和膨胀来储存压力能；气体和油液在蓄能器中由活塞隔开 （2）结构简单，工作可靠，安装容易，维护方便，但活塞惯性大，活塞和缸璧之间有摩擦，反应不够灵敏，密封要求较高 （3）用来储存能量，也可吸收冲击 |
|
|

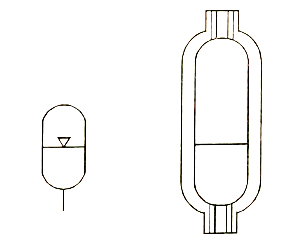

气 瓶 式 |
|
（1）利用气体的压缩和膨胀来储存、释放压力能；气体和油液在蓄能器中直接接触 （2）容量大，惯性小，反应灵敏，轮廓尺寸小，但气体容易混入油内，影响系统工作平稳性 （3）只适用于大流量的中、低压回路 |
|
|

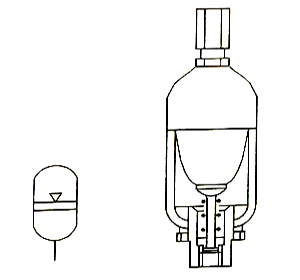

皮 囊 式 |
|
（1）利用气体的压缩和膨胀来储存、释放压力能；气体和油液在蓄能器中由皮囊隔开 （2）带弹簧的进油阀使用油液能进入蓄能器，但为防止皮囊自油口被挤出，充气阀只在蓄能器工作前皮囊充气时打开，蓄能器工作时则关闭 （3）结构尺寸小，重量轻，安装方便，维护容易，皮囊惯性小 （4）折合型皮囊容量较大，可用来储存能量，波纹型皮囊适用于吸收冲击 |
|
蓄能器使用和安装：
蓄能器在液压回路中的安放位置随其功用而不同，在前面已经有了个介绍。原则是吸收液压冲击或压力脉动时宜放在冲击源或脉动源附近，补油保压时宜尽可能接近有关的执行元件。
使用蓄能器须注意几点：
（1）充气式蓄能器中应使用氮气或惰性气体，允许工作压力视蓄能器结构而定，皮囊式为3.5～32MPa。
（2）不同的蓄能器各有其适用的工作范围。例如，皮囊式蓄能器的皮囊强度不高，不能承受很大的压力波动，且只能在-20～70℃温度范围内工作。
（3）皮囊式蓄能器原则上应垂直安装（油口向下），只有在空间位置受限制时才允许倾斜或水平安装。
（4）装在管路上的蓄能器须用支板或支架固定。
（5）蓄能器与管路系统之间应安装截止阀，供充气、检修时使用。蓄能器与液压泵之间应安装单向阀，防止液压泵停车时蓄能器内储存的压力油倒流。
