空心砖品种，规格，性能—专业空心砖机生产厂家提供
墙体在建筑中起承重、围护或分隔的作用。屋面为建筑物的最上县，起围护作用。它们与建筑物的功能、自重、成本、工期以及建筑能耗均有着直接的关系。目前，我国用于墙体材料的品种较多．总体可归为三类：砖、砌块、板材。用于屋面的材料为各种材质的瓦以及一些板材。传统的墙体材料、屋面材料为烧结粘土砖和瓦，自重大，生产能耗高，耗用大量耕地粘土．继续大量使用已不符合我国国情。因此．开发和使用轻质、高强度、大尺寸、耐久、多功能（保温隔热、隔声、防潮、防水、防火、抗展等）、节土、节能和可工业化生产的新型墙体材料和屋面材料显得十分重要。
空心砖是以枯上、页岩、煤矸石等为主要原料．经过原料处理、成型、烧结制成。空心砖的孔洞总面积占其所在砖面积的百分率，称为空心砖的孔洞率一般应在15％以上。空心砖和实心砖相比，可节省大量的土地用土和烧砖燃料，减轻运输重量：减轻制砖和砌筑时的劳动强度．加快施工进度；减轻建筑物自重．加高建筑层数．降低造价。空心砖的上述优点，促进了它的广泛应用和生产。空心砖其有良好的使用功能。它能满足建筑设计所需求的足够的强度．导热率可达0. 29w / m•K以下，具有良好的保温性能。240 mm的双面粉空心砖墙的隔声指数为47一 51dB．良好的隔声效果足以适应分户墙的要求。其次，由于砖的透气性好．平衡水分低，有利于调节室内温度，使人感到舒适。
目前，国外使用的成型方法有软挤出成型，半硬挤出成型，硬成型，半干压成型以及软泥砖模制机械成型等几种。
当前，空心砖发展突出的特点在于品种多洋化。作为墙体来说．使用哪一种结构往往受到传统习惯和气候条件的影响。在北欧国家多使用具有绝热性的双层墙体结构；在中欧国家则以单层外饰面堵体为主。目前，在国际市场上．多功能砖倍受欢迎．如大型高孔洞率多孔砖．既有较好的承载能力，又能满足隔热、保温、隔音的低的要求．还可以在孔洞中填泡沫材料或其他绝热材料改善隔热隔音性能，也可在孔洞内采用钢筋泥凝土，作承重梁或支柱。
空心砖的品种、规格和性能
一、品种
空心砖的应用范幽十分广泛，品种也很多一般有两种分类方法。
按空心砖的用途分大致有十种：承重空心砖、非承重空心砖、拱壳空心砖、楼板空心砖、梁空心砖、墙板空心砖、配筋空心砖、吸声空心砖和花格空心砖。按制作空心砖的材料分大致有四种：粘土空心砖、煤歼石空心砖、页岩空心砖和粉煤灰空心砖。
二、规格和性能

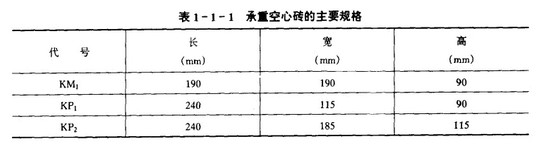

（1） 承重空心砖的主要规格有三种，见表1-1-1

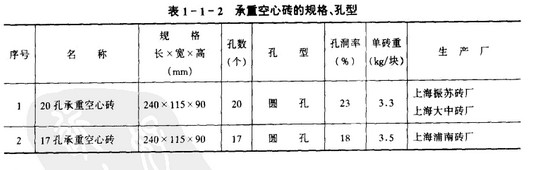

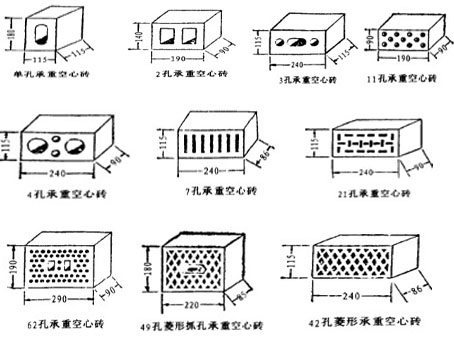

目前，我国生产的承重空心砖的规格较多．孔型也较多（如有圆形、椭圆形、长方形、方型、菱型、三角型）。承重空心砖绝大多数为垂直孔。见表1-1-2和图1-1-1。
在（烧结多孔砖》（GB13544一92）颁布后，也称直角六面体承重空心砖为烧结多孔砖，其孔洞率大于或等于15%，用于砌筑墙体的承重用砖。孔多而小，分布于大面．使用时孔洞垂直于承压面。
根据《烧结多孔砖》（GB13544一92）的规定，其主要技术要求如下：
（1）形状与规格尺寸 《 参见图l一1一2 )
多孔砖为直角六面体，尺寸有l90 mm（长） ×190mm（宽）×90mm（厚）（代号为M）和240mm（长）×115mm（宽）×90mm（厚）（代号为P）两种规格。其孔洞，圆孔直径≤22mm,，圆孔内切圆直径《15mm。
（2）强度等级与产品等级
多孔砖根据抗压强度、抗折荷重分为 MU30、MU25、 MU20、MU15、MU10、 MU7. 5六个强度等级。

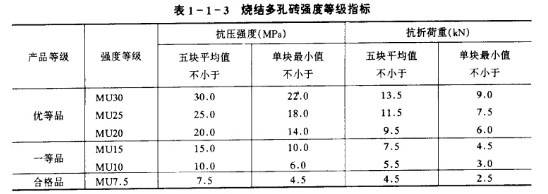

根据产品的强度等级、尺寸偏差、外观质量及耐久性等又分为优等品（A）、一等品（B）和合格品（C）三个产品等级。各产品等级对应的强度等级及指标要求见表1一1一3所示。
（3）承重多孔砖的抗冻性能要求
①经抗冻实验后．试件中任何一块不得出现明显的分层，剥落等冻坏现象。
② 经抗冻试验后．多孔砖的强度不低于所要求的标号．
2．非承重空心砖（又称烧结空心砖）
国内生产非承重空心砖的规格较多，孔型也较多，但主要为方型和长方型。非承重多孔砖绝大多数为水平孔。
（l）规格
非承重空心砖的主要规格有两种，见表1一1一4。
（2）技术性能指标
《烧结空心砖和空心砌块》（GB13545一 92）颁布后．直角六面体非承重空心砖称为烧结空心砖。烧结空心砖为顶面有孔洞的直角六面体，孔大而少．孔洞为矩形条孔或其他孔形，平行于大面和条面，在与砂浆的结合面上应设有增加结合力的深度1mm以上的凹线槽，如图1一l一3所示。使用时孔洞平行于承压面。
空心砖的主耍技术要求应符合《烧结空心砖和空心砌块 》（GB13545一92）中的各项规定．
① 形状与规格尺寸：烧结空心砖为直角六面体，其长度（L）不超过 365mm，宽度（6）不超过240mm ，高度（d) 不超过115mm，超过上述尺寸者则称为空心砌块。

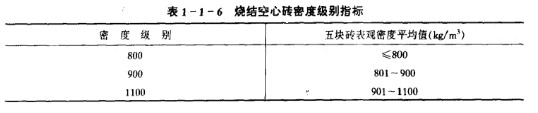

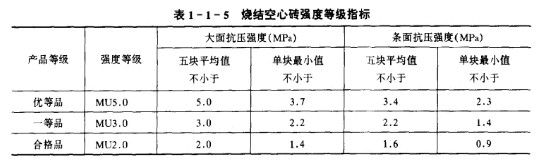

② 强度等级与产品等级：烧结空心砖根据其大面和条面的抗压强度分为MU5.0、 MU3.0、MU2.0三个强度等级，同时又按其表观密度分为800、900、1100三个密度级别。每个密度级别根据其孔洞及孔排列数、尺寸偏差、外观质量，强度等级和耐久性等分为优等品（A）、一等品(B）和合格品（C）三个产品等级。各产品的等级对应的强度等级及指标要求见表1一l一5。各密度级别指标见表1
（3）烧结空心砖的应用
非承重水平孔烧结空心砖的孔数少，孔径大．孔洞率高（一般在35％以上），其表观密度为800~1100kg/m3,这种空心砖具有良好的热绝缘性能，在多层建筑中用于隔断或框架结构的填充墙。
多孔砖与实心砖相比，其表观密度小。我国目前生产承重多孔砖的孔洞率一般为18% 一28 %．其表观密度为1350一1480kg/m3 。烧结多孔砖具有较高的强度．故可用于砌筑六层以下建筑物的承重墙。
生产和使用烧结多孔砖和空心砖可节约粘土25％左右，节约燃烧10 % ~ 20％。用烧结多孔砖与空心砖砌墙比实心砖墙可减轻自重l/4一1/3．提高工效40 % ．降低造价20%．并改善了墙体热工性能。由于这两种砖其有以上优点，因此发展十分迅速．是烧结砖的发展方向。
3．拱壳空心砖

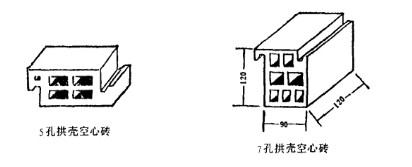

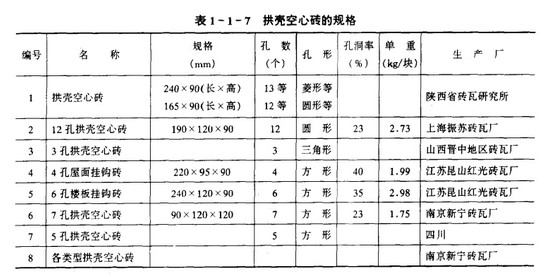

拱壳空心砖是我国在70 年代研制成功的，它的一端有钩，另一端带凹槽．施工时利用砖与砖之间的挂钩悬砌．砌筑砖拱壳不用模板支撑，而只要一个简单的样架控制曲线。．拱壳空心砖是一种适宜砌筑拱和薄壳的新型建筑材料。参见表l一l一7和图l一1一4。拱壳砖是一种结构材料。建筑物的防水、隔热需采用另外的措施来解决。在地震区和有强烈振动的建筑物．在未采取有效措施前也不宜采用。
4．楼板空心砖

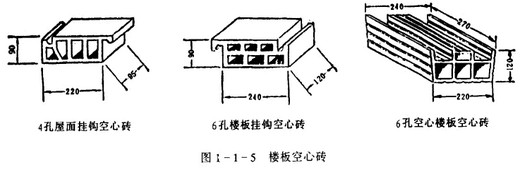

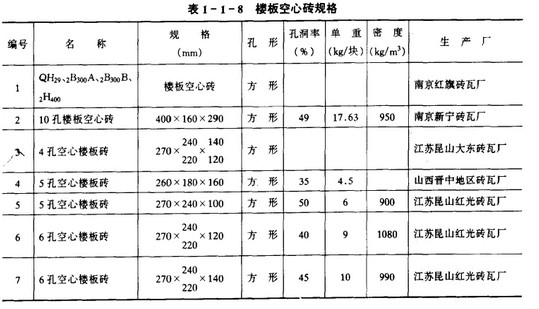

楼板空心砖是粘土砖与钢筋混凝土的组合构件。在这种构件中，仍然由钢筋混凝土的肋承受弯曲力，砖块在板中虽然部分地参与 了承压．但主要起着填充和模板支承以节约水泥、木材的作用，这就充分地发挥了砖材的各种长处。国内生产过的几种楼板空心砖品种及性能，见表1-1-8和图1-1-5.
